一、简介
液力偶合器是利用液体的动能而进行能量传递的一种液力传动装置，它以液体油作为工作介质，通过泵轮和涡轮将机械能和液体的动能相互转化，从而连接原动机与工作机械实现动力的传递。液力偶合器按其应用特性可分为三种基本类型，即普通型、限矩型、调速型及两个派生类型：液力偶合器传动装置与液力减速器。
二、概念
液力偶合器是利用液体的动能而进行能量传递的一种液力传动装置，它以液体油作为工作介质，通过泵轮和涡轮将机械能和液体的动能相互转化，从而连接原动机与工作机械实现动力的传递。液力偶合器是以液体为工作介质的一种非刚性联轴器。
三、分类
液力偶合器按其应用特性可分为三种基本类型，即普通型、限矩型、调速型及两个派生类型：液力偶合器传动装置与液力减速器。
1、普通型
普通型液力偶合器是最简单的一种液力偶合器，它是由泵轮1、涡轮2、外壳皮带轮3等主要元件构成。它的工作腔体容积大、效率高（最高效率达0.96～0.98），传动力矩可达6倍～7倍的额定力矩。但因过载系数大，过载保护性能很差，所以一般用于隔离振动、缓减启动冲击或做离合器用。
2、限矩型
常见的限矩型液力偶合器有静压泄液式、动压泄液式和复合泄液式三种基本结构，前两种在建设机械中用得较为广泛。
3、调速型
调速型液力偶合器主要由泵轮、涡轮、勺管室等组成。当主动轴带动泵轮旋转时，在泵轮内叶片及腔的共同作用下，工作油将获得能量并在惯性离心力的作用下，被送到泵轮的外圆周侧，形成高速油流，泵轮外圆周侧的高速油流又以径向相对速度与泵轮出口的圆周速度组成合速度，冲入涡轮的进口径向流道，并沿着涡轮的径向流道通过油流动量矩的变化而推动涡轮旋转，油流至涡轮出口处又以其径向相对速度与涡轮出口处的圆周速度组成合速度，流入泵轮的径向流道，并在泵轮中重新获得能量。如此周而复始的重复，形成工作油在泵轮和涡轮中的循环流动圆。

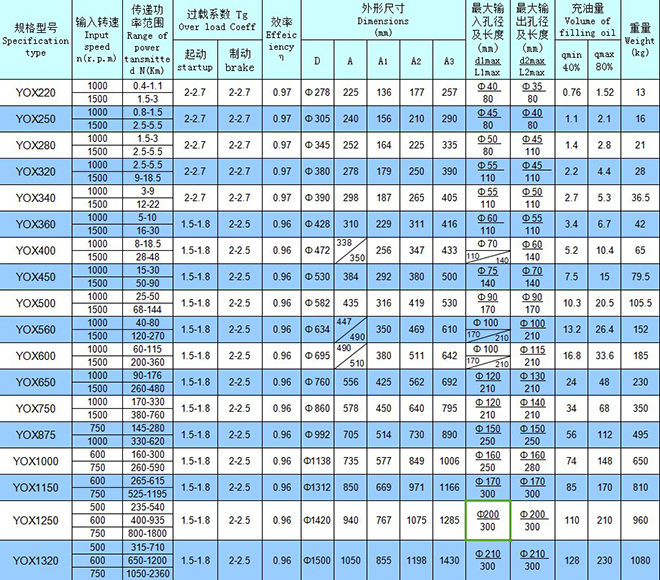

四、相关参数
